oferta / podział wg korpusów / korpus skośny gniazda abonenckiego serii T
Gniazda abonenckie serii T posiadają wszystkie przyłącza wyjściowe w postaci gniazd typu F i produkowane są w nowatorskich, skośnych korpusach (OC7), w których zastosowano kilka innowacyjnych rozwiązań, w tym rozwiązanie przyłącza Wejściowego w postaci styku nożowego, chronione prawem wynalazczym (PATENT poniżej). Podłączenie kabla staje się dużo łatwiejsze ze względu na możliwość bezpośredniego oglądania procesu podłączania zarówno żyły gorącej jak i ekranu. Osiągnięto bardzo wysoki stopień ekranowania (>85dB). Dzięki odpowiedniej konstrukcji, gniazda serii T dostępne są zarówno w wykonaniu natynkowym jak i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów (montaż w osi poziomej i pionowej) jak i klasycznych łapek rozpierających.
Gniazda o symbolu „i-T…” są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „T…” z pojedynczą izolacją na żyle głównej. Dużą zaletą korpusów gniazd skośnych jest płaskość obudowy oraz kąt wyprowadzenia przyłączy wyjściowych, dzięki czemu sznury abonenckie nie odstają od ścian, a zespół gniazda podtynkowego wraz z kablami przyłączeniowymi do telewizora ma zaledwie 29 mm grubości.

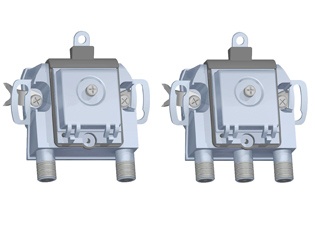

 Korpus OC7 gniazd "skośnych" serii T |
Obudowy gniazd "skośnych" serii T |
Wymiary korpusów "skośnych" serii T |
||
| Patent |
Patent na przyłącze wejściowe.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE: styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / < 7,5 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-862 MHz / < 2 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo typu zwrotnicowego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 5 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 0,5 dB, pasmo 118-862 MHz / < 0,5 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / < 15, < 18, < 21, < 24 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-862 MHz / 9, 12, 15, 18 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo typu zwrotnicowego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 13,5, < 15,5 < 18,5 < 21,5 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-862 MHz / 7, 10, 13, 16 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / < 11,5 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-862 MHz / < 6, < 8 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo typu zwrotnicowego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / 6, 8 dB, pasmo 118-862 MHz / 6, 8 dB.
Abonenckie gniazdo multimedialne 2xRTV-DATA trójwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 9 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 1,5 dB, pasmo 88-1000 MHz / < 11 dB.
Abonenckie gniazdo multimedialne 2xTV-DATA trójwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: TV DIGITAL (pasmo TV rozszerzone) - F żeńskie (nasadka/gniazdo), pasmo 105-1000 MHz / < 9 dB,
WYJŚCIE 2: TV DIGITAL (pasmo TV rozszerzone)- F żeńskie (nasadka/gniazdo), pasmo 105-1000 MHz / < 4,5 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), poszerzone pasmo kanału zwrotnego 5-85 MHz / < 1,5 dB, pasmo 105-1000 MHz / < 11 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 8 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 8 dB, pasmo 110-1000 MHz / < 4,6 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 1,5 dB, pasmo 108-1000 MHz / < 4,6 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo typu rozgałęźnego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 7,5 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,5 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / 4,0 dB. 115-1000 MHz < 4,5 dB.
Abonenckie gniazdo multimedialne RTV-2xDATA trójwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: TV DIGITAL (pasmo telewizyjne poszerzone) F żeńskie (nasadka/gniazdo), pasmo 105-1000 MHz / < 4,8 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), poszerzone pasmo kanału zwrotnego 5-85 MHz / < 4,5 dB, pasmo 105 -1000 MHz / < 9,2 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), poszerzone pasmo kanału zwrotnego 5-85 MHz / < 4,5 dB, pasmo 105 -1000 MHz / < 9,2 dB.
Abonenckie gniazdo multimedialne RTV-2xDATA trójwyjściowe, końcowe
Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV (pasmo radiowo-telewizyjne poszerzone) F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 4,8 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 4,5 dB, pasmo 88-1000 MHz / < 9,2 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 4,5 dB, pasmo 88-1000 MHz / < 9,2 dB.
Abonenckie gniazdo multimedialne RTV-DATA dwuwyjściowe, końcowe
Gniazdo typu odgałęźnego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 10,5 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 0,5 dB, pasmo 88-1000 MHz / < 2,5 dB.
Abonenckie gniazdo multimedialne RTV-DATA dwuwyjściowe, końcowe
Gniazdo typu odgałęźnego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 4,2 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,5 dB.
Abonenckie gniazdo multimedialne RTV-DATA dwuwyjściowe, końcowe
Gniazdo typu zwrotnicowego serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-862 MHz / < 4,5 dB, pasmo 862-1000 MHz / < 5,2 dB,
WYJŚCIE 2: DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 1,5 dB, pasmo 88-1000 MHz / < 5,7 dB.
