oferta / podział wg korpusów / korpus tradycyjny gniazda abonenckiego serii K

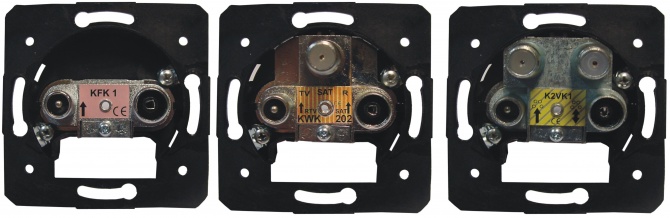

Gniazda abonenckie serii K są modyfikacją gniazd w korpusach tradycyjnych polegającą na połączeniu odlewanego korpusu z kołnierzem wykonanym z trwałego, mocnego tworzywa technicznego wzmocnionego włóknem szklanym.
Uzyskano dzięki temu wymagane wysokie walory użytkowe przy niższej cenie produktów. Korpusy mogą być wyposażone w łapki rozpierające (np. wykonanie podtynkowe lub uniwersalne) wykorzystywane do montażu gniazd w puszkach instalacyjnych starego typu – pozbawionych wkrętów mocujących osprzęt. Mogą one być mocowane również do puszek za pomocą wkrętów – znajdujących się zarówno w osi poziomej jak i pionowej, co jest szczególnie ważne w przypadku stosowania puszek wielokrotnych.
W korpusach serii K (OC4 i OC5) przyłącza głowne wyjściowe są typu IEC, zaś dodatkowe przyłącze SAT lub DATA jest złączem typu FF. Przyłącza wejściowe są zaciskami typu zamozaciskowego (rodzaj przyłącza typu F) dla żyły głównej oraz typową pokrywką odlewaną ze stopu ZnAl osłaniającą i dociskającą ekran kabla do korpusu gniazda.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 7-7,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / < 3 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
Gniazda rodziny J są gniazdami ekonomicznymi, gdzie powiązana jest wymagana funkcjonalność gniazda z jego aspektami ekonomicznymi.
WEJŚCIE : złącze samozaciskowe, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie,(nasadka/gniazdo), pasmo 5-108 MHz / 16-18 dB,
WYJŚCIE 2: TV rozszerzone IEC męskie (wtyk) 5-1000 MHz / < 4,2 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 8,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 0,3 dB, pasmo dosyłowe 118-862 MHz / < 1 dB
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
Gniazda rodziny J są gniazdami ekonomicznymi, gdzie powiązana jest wymagana funkcjonalność gniazda z jego aspektami ekonomicznymi.
WEJŚCIE : złącze samozaciskowe, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie,(nasadka/gniazdo), pasmo 5-108 MHz / 9-15 dB
WYJŚCIE 2: TV rozszerzone IEC męskie (wtyk) 5-1000 MHz / 9-12 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 15-19-22-25 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 9-12-15-18 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 14-17-20-23 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 10-13-16-19 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 12 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 6 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC4) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 11,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 3,3 dB, pasmo dosyłowe 118-862 MHz / < 4 dB.
Abonenckie gniazdo satelitarne R-TV-2xSAT czterowyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC5) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE 1: złącze samozaciskowe, pasmo 5-2400 MHz,
WEJŚCIE 2: złącze samozaciskowe, pasmo 5-2400 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 2,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / < 2,5 dB,
WYJŚCIE 3: SAT1 F żeńskie (gniazdo), pasmo 950-2400 / < 2,5 dB,
WYJŚCIE 4: SAT1 F żeńskie (gniazdo), pasmo 5-2400 / < 1 dB.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC5) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE: złącze samozaciskowe, pasmo 5-2400 MHz,
WYJŚCIE 1 (R): IEC żeńskie (nasadka/gniazdo), pasmo 5-882 MHz / 7,5 dB.
WYJŚCIE 2 (TV): IEC męskie (wtyk), pasmo 5-862 MHz / < 2,5 dB.
WYJŚCIE 3: SAT satelitarne F żeńskie (gniazdo), pasmo 950-2400 / < 2,5 dB.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe
Gniazdo serii K jest gniazdem w korpusie tradycyjnym, składającym się z odlewu (OC5) wmontowanym w kołnierz z trwałego tworzywa technicznego wzmocnionego włóknem szklanym. Dzieki temu ozachowano pełną funkcjonalność gniazda odlewanego, lecz w niższej cenie wytworzenia, w konsekwencji -w niższej cenie sprzedaży.
WEJŚCIE 1: złącze samozaciskowe, pasmo 5-862 MHz,
WEJŚCIE 2: złącze samozaciskowe, pasmo 5-2400 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 7,5 dB.
WYJŚCIE 2: TV (wtyk IEC męski), pasmo 5-862 MHz / < 2,5 dB.
WYJŚCIE 3: SAT satelitarne F żeńskie (gniazdo), pasmo 5-2400 / < 1,5 dB.
