oferta / podział wg korpusów / korpus tradycyjny gniazda abonenckiego serii L
Gniazda abonenckie serii L produkowane są w tradycyjnych, aczkolwiek nowych korpusach gniazd abonenckich, w których przyłącze wejściowe wykonane jest w postaci zacisku śrubowego. Konstrukcja taka umożliwia montaż nawet krótkich przewodów instalacyjnych. Konstrukcja gniazd serii L oparta jest na doświadczeniach serii Q (z obcinaczką), również w tej serii udało się osiągnąć wysoki stopień ekranowania (> 80 dB).

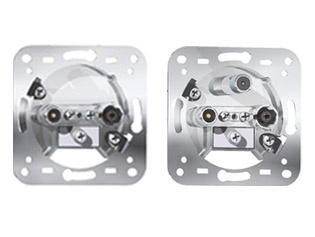

Przykładowe wykonania korpusów gniazd serii L pokazano poniżej. Kołnierz gniazd posiada różne opcje wykonania - z kołkami, z tulejami, ze specjalnie ukształtowanymi wcięciami, dzięki czemu możliwe jest zastosowanie gniazd serii L do niemal wszystkich serii elektroinstalacyjnych występujących na polskim rynku. Możliwe wykonania kołnierzy gniazd serii L są identyczne z wykonaniami kołnierzy gniazd serii Q (http://www.gniazda.com.pl/wgrane_pliki/oc8-1f7-kolnierz.wymiarowanie.pdf)

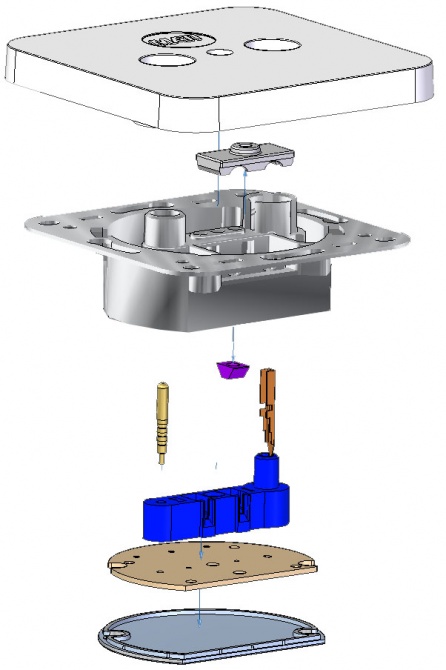

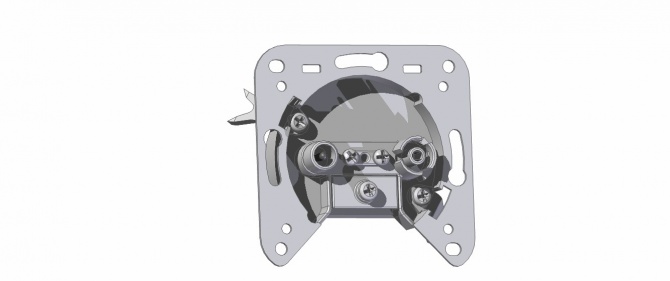

Konstrukcja korpusu OC9 (gniazd serii L)

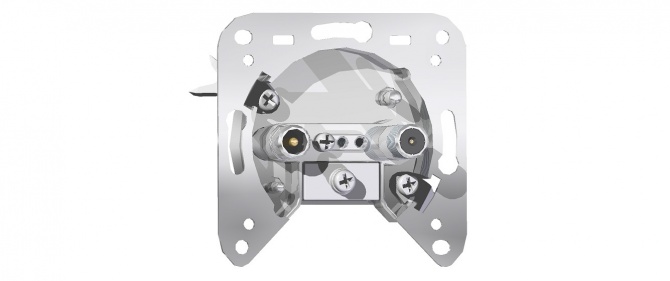

Korpus OC9 (2 wyj. IEC)

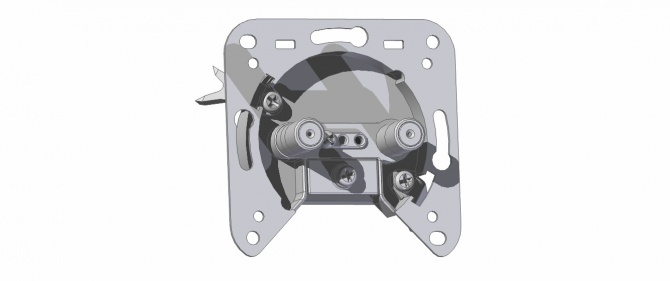

Koprus OC9 (2 wyj. F)

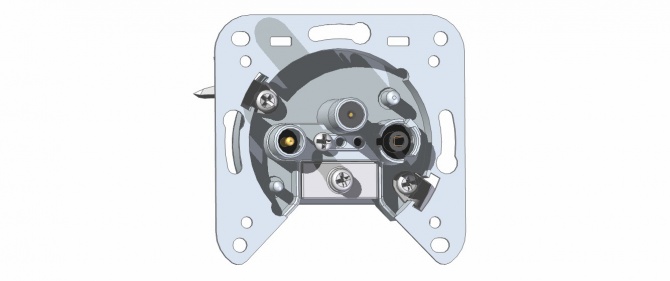

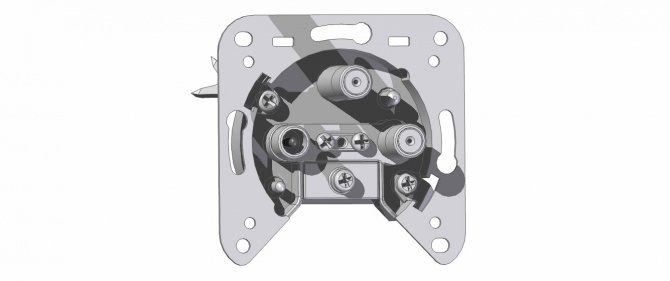

Korpus OC9 (2 wyj.IEC + 1x F w odl.7 mm)

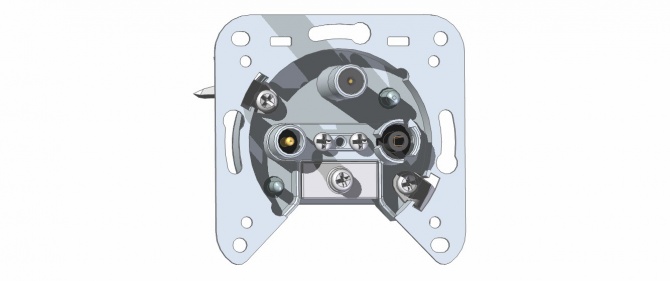

Koprus OC9 (2 wyj.IEC+ 1xF w odl.16 mm)

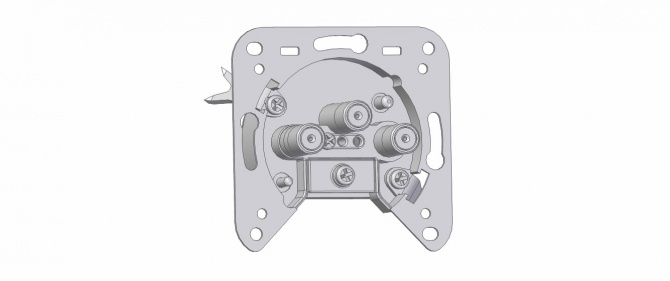

Koprus OC9 (2 wyj.F+ 1xF w odl.7 mm)

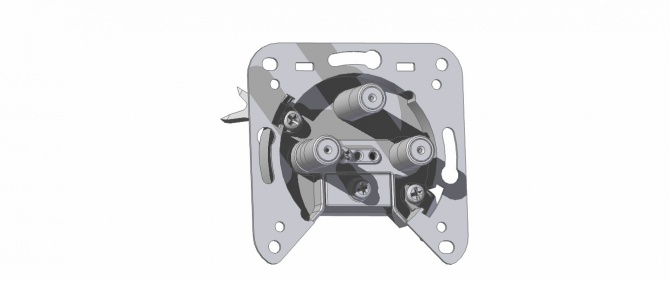

Koprus OC9 (2 wyj.F+ 1xF w odl.16 mm)

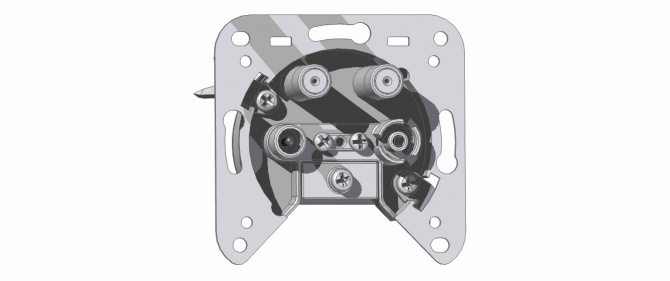

Koprus OC9 (2 wyj.IEC+ 2xF w odl.16 mm)

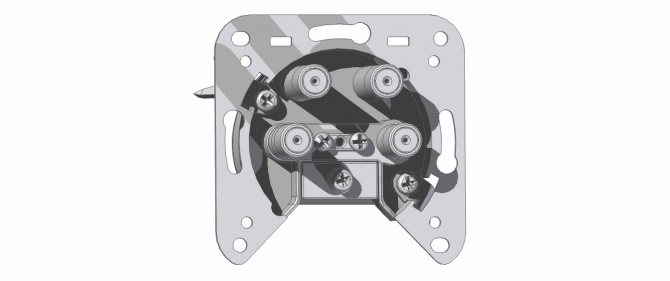

Koprus OC9 (2 wyj.F+ 2xF w odl.16 mm)
Korpus OC9 (1 wy.IEC męskie+ 1 wyj. FF)
Korpus OC9 (1 wy.IEC męskie+ 2 wyj. FF
Korpus OC9 (1 wy.IEC męskie+ 3 wyj. FF
Abonenckie gniazdo antenowe R-RTV dwuwyjściowe, zakończeniowe
Gniazdo serii L (korpus tradycyjny OC9 z zasickiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 5-108 MHz / < 6-7 dB,
WYJŚCIE 2: RTV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / 6-7 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo typu zwrotnicowego serii L (korpus tradycyjny OC9 z zasickiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 88-108 MHz / < 5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 0,5 dB, pasmo dosyłowe 118-1000 MHz / < 0,5 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zasickiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 5-108 MHz / < 15-18 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / < 4,2 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo typu zwrotnicowego serii L (korpus tradycyjny OC9 z zasickiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), opcja- złącze FF, pasmo 88-108 MHz / < 13,5 < 15,5 < 18,5 < 21,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), opcja - złącze FF, pasmo 5-1000 MHz / 7-10-13-16 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo typu zwrotnicowego serii L (korpus tradycyjny OC9 z zasickiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 15,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / 6-8 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4,6 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 120-1000 MHz / < 4,6 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 7 dB,
WYJŚCIE 2: TV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 7 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-2150 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 7 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 2 dB,
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 950-2150 MHz / 2 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE 1: zacisk śrubowy, pasmo 5-2400 MHz,
WEJŚCIE 2: zacisk śrubowy, pasmo 950-2400 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 5-108 MHz / < 7,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / < 2 dB,
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / < 0,5 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE 1: zacisk śrubowy, pasmo 5-2400 MHz,
WEJŚCIE 2: zacisk śrubowy, pasmo 950-2400 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 6 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-65 MHz / < 0,5 dB, pasmo 118-1000 MHz / 0,5 dB
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / < 1 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, przelotowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-2150 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-862 MHz / 17 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 12 dB,
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 950-2150 MHz / 12 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, przelotowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-2150 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 17 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 12 dB,
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 950-2150 MHz / 12 dB.
Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.
Abonenckie gniazdo satelitarne RTV-2xSAT trójwyjściowe, końcowe
Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE 1: zacisk śrubowy, pasmo 5-2400 MHz,
WEJŚCIE 2: zacisk śrubowy, pasmo 950-2400 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 5-862 MHz / 2,5 dB,
WYJŚCIE 2: SAT1 satelitarne F żeńskie (nasadka/gniazdo), pasmo 950-2400 MHz / 2,5 dB,
WYJŚCIE 3: SAT2 satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / 0,5-2,2 dB.
Opcjonalnie WY.1 może być w postaci złącza żeńskiego FF.
