oferta / podział wg korpusów / korpus tradycyjny gniazda abonenckiego serii Q
Gniazda abonenckie serii Q produkowane są w tradycyjnych, aczkolwiek w nowatorskich korpusach, w których zastosowano dwa autorskie rozwiązania patentowe (PAT.217890 skan wynalazku poniżej, P-389795) w zakresie konstrukcji przyłącza wejściowego oraz wprowadzenia specjalnego noża do obrabiania przewodu instalacyjnego. Podłączenie kabla staje się w gniazdach tej serii dużo łatwiejsze zarówno ze względu na możliwość bezpośredniego oglądania procesu podłączania żyły gorącej i ekranu, jak i ze względu na brak konieczności zdejmowania opony kabla z ekranu i gotowy przymiar do odmierzania długości odsłaniania żyły gorącej. Dobrze zaprojektowana konstrukcja korpusu pozwoliła na osiągnięcie wysokiego stopnia ekranowania (> 80 dB), jeszcze wyższy stopień ekranowania (>85 dB) można osiągnąć po dodatkowym odsłonięciu ekranu (tj. powiększeniu powierzchni styku ekranu i masy gniazda).
Korpusy gniazd Q (OC8) wykonane są ze stopu ZnAl, dodatkowo cynkowane galwanicznie (opcjonalnie mogą być pokryte niklem lub stopem NiTin). Należy dodatkowo podkreślić, iż korpus OC8, jako jedyny występujący na rynku, pozwala na wykonanie gniazda 5-wyjściowego (2 wyjścia typowe, dwa F ponad nimi oraz jedno dodatkowe złącze pod nimi). Różne możliwe do wykonaia korpusy prezentowane są poniżej.

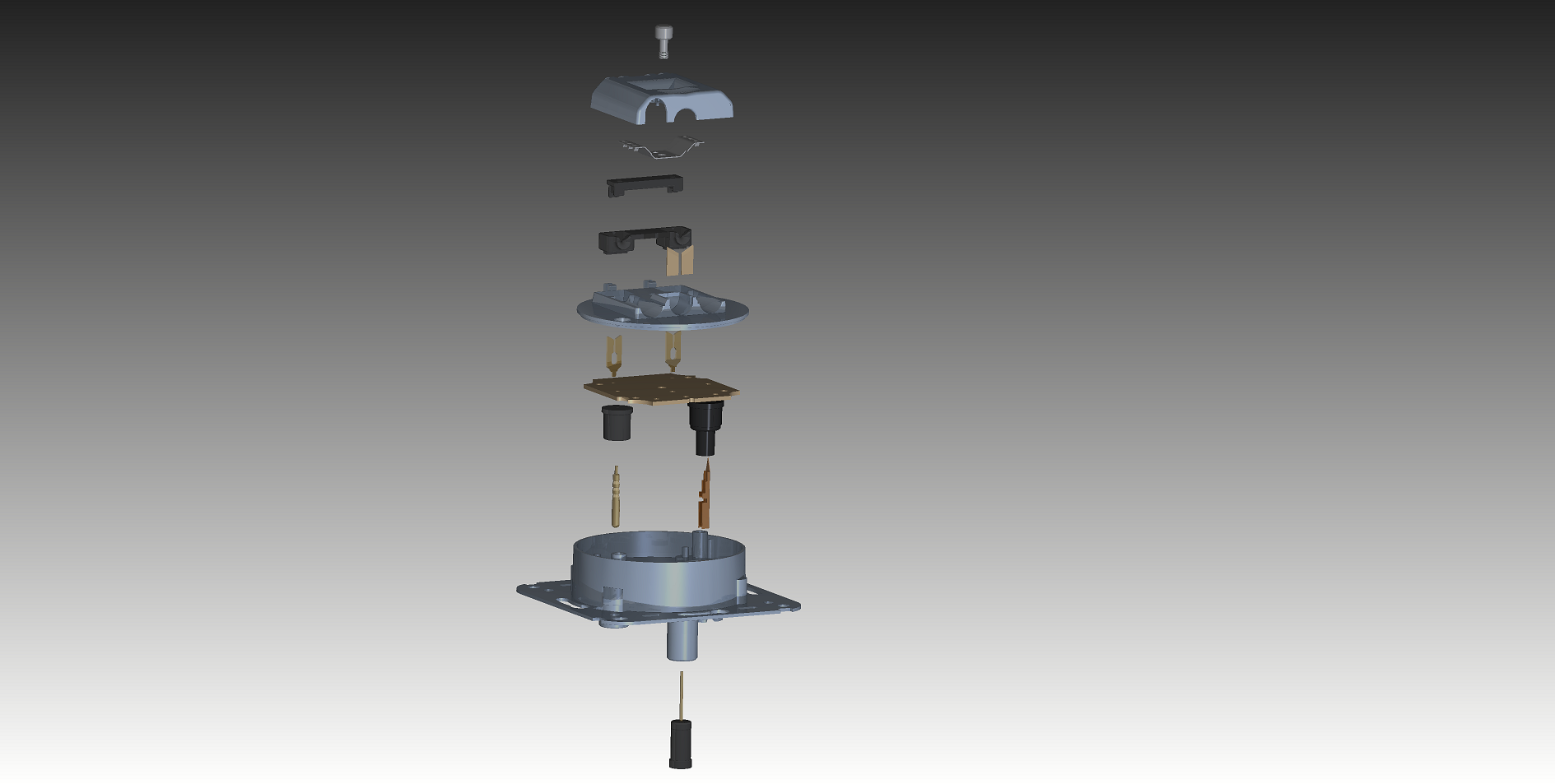

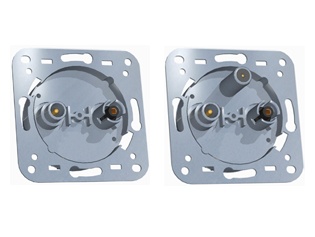

Korpus OC8 gniazd serii Q

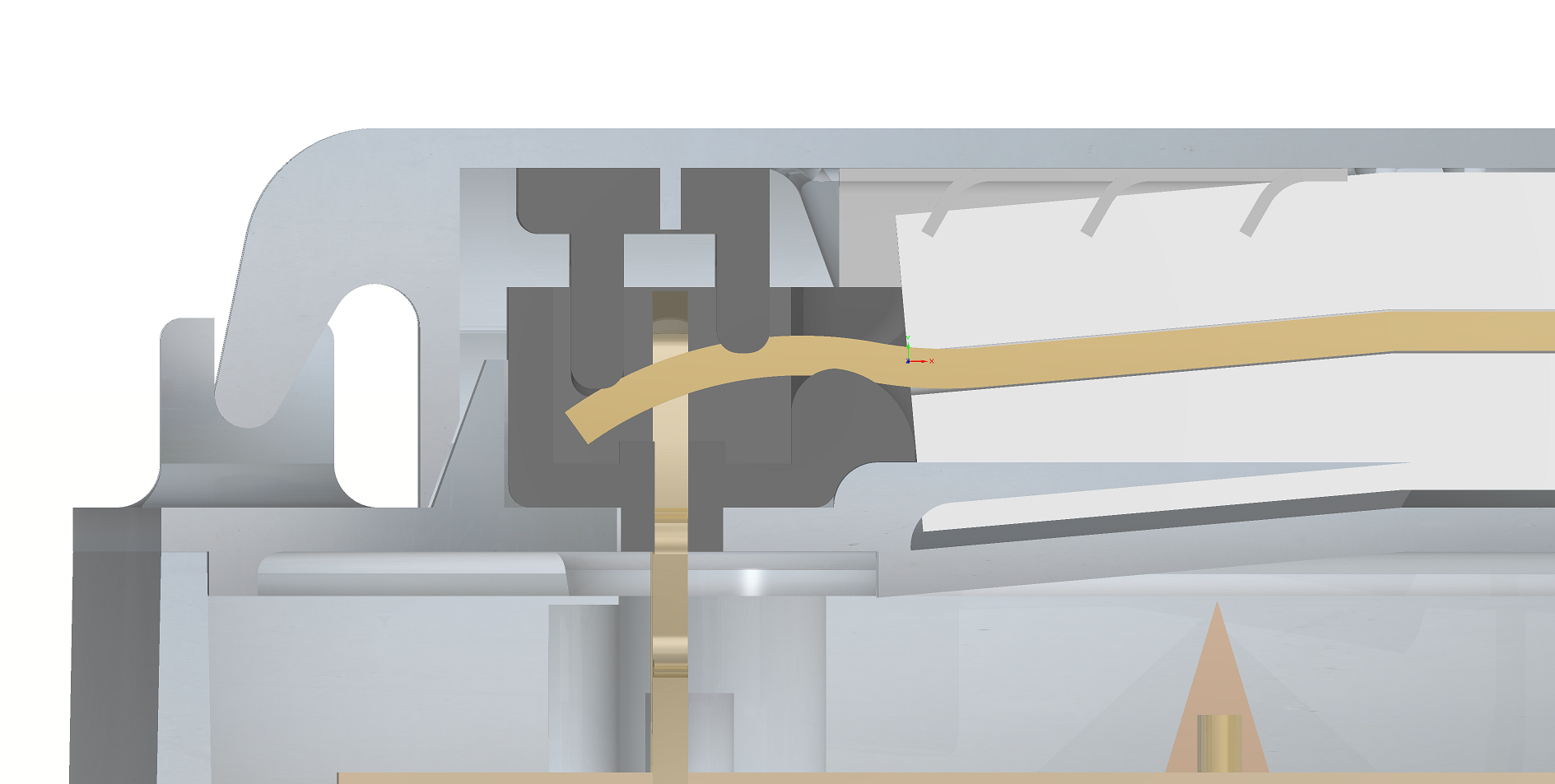

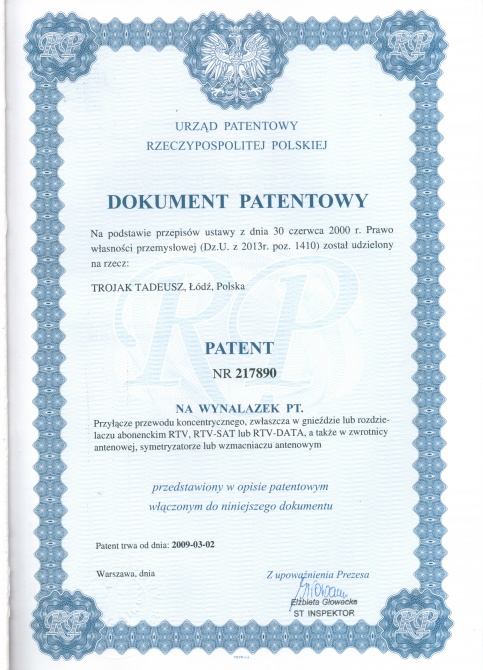

Patent na STYK NOŻOWY

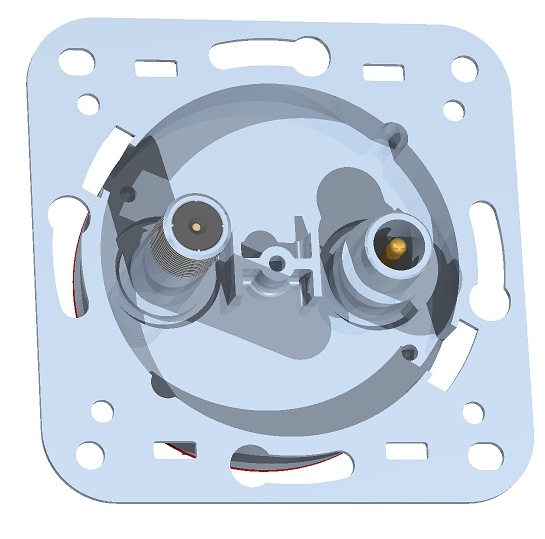

korpus gniazda serii Q - 2 wyj. - FF+IEC męskie

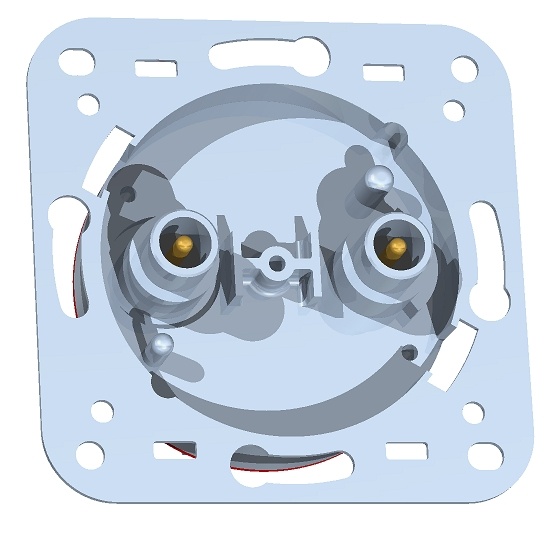

korpus gniazda serii Q - 2x wyj.IEC męskie

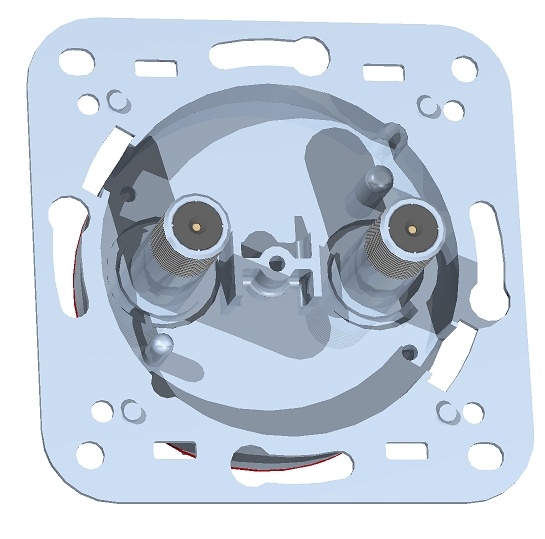

korpus gniazda serii Q - 2 wyj. FF

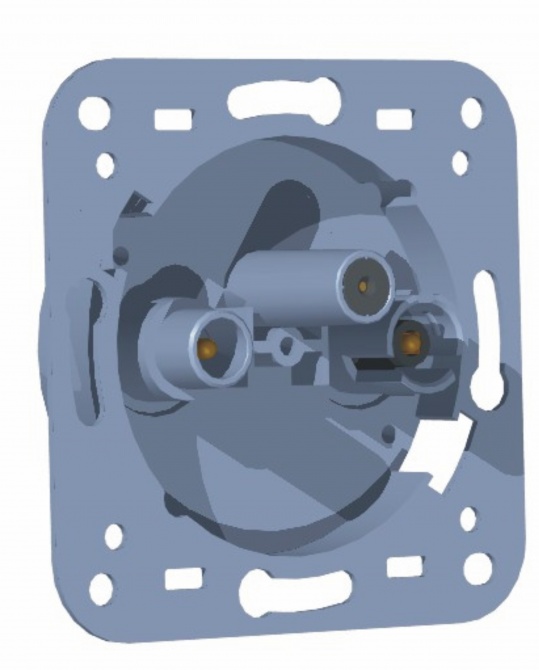

korpus gniazda serii Q - 3 wyj. (2 xIEC + FF w odl. 7 mm)

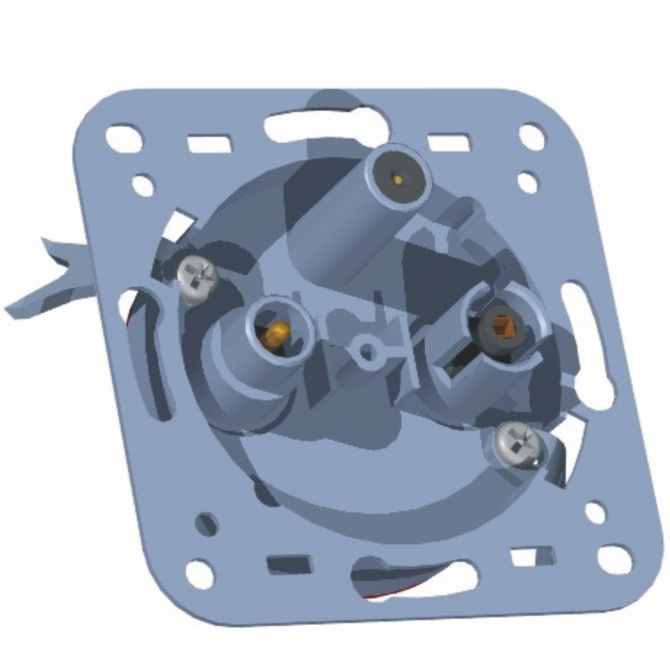

korpus gniazda serii Q - 3 wyj. (2 xIEC + FF w odl. 16 mm)

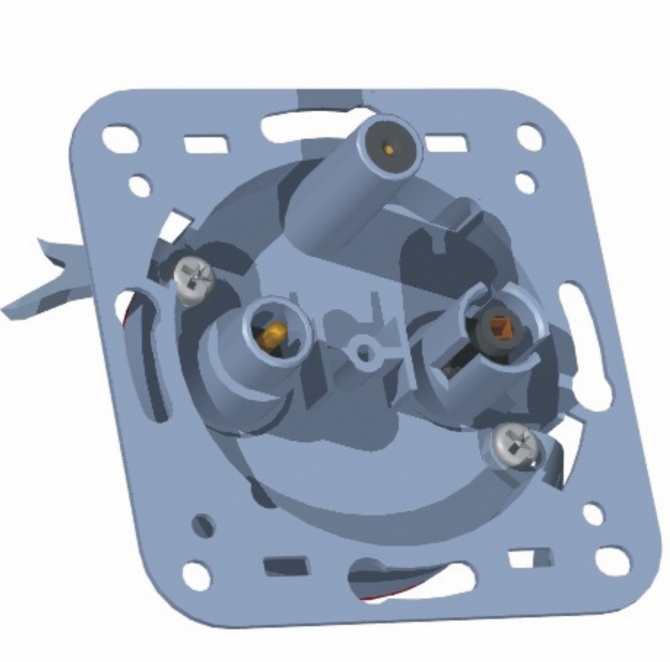

korpus gniazda serii Q - 3 wyj. (2 xIEC + FF w odl. 20 mm)

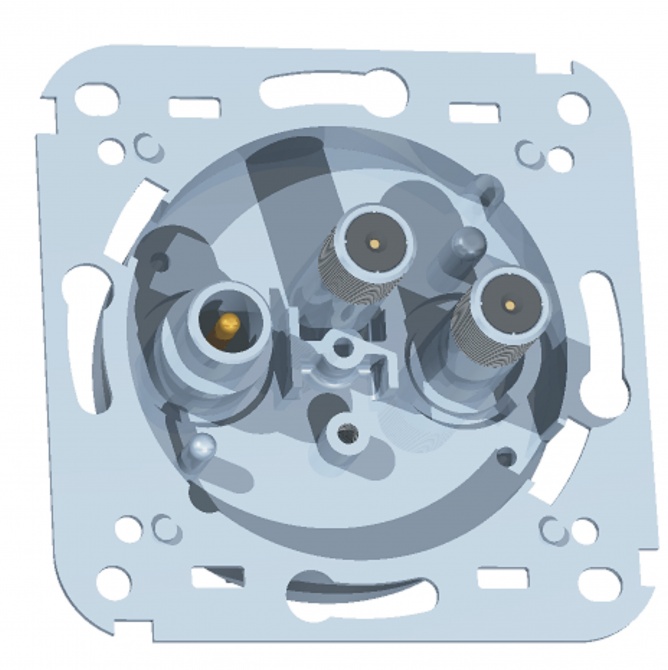

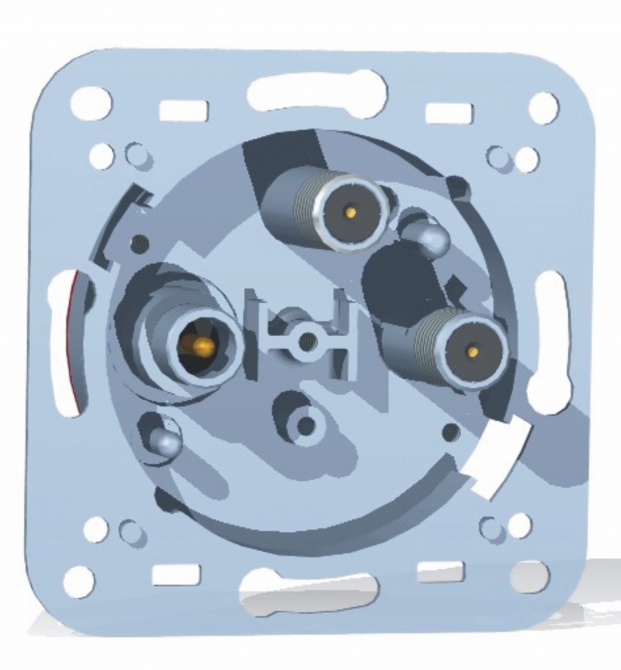

korpus gniazda serii Q - 3 wyj. (1 xIECm+FF + FF w odl. 7 mm)
korpus gniazda serii Q - 3 wyj. (1xIEC męski + FF+ + FF w odl. 16 mm)

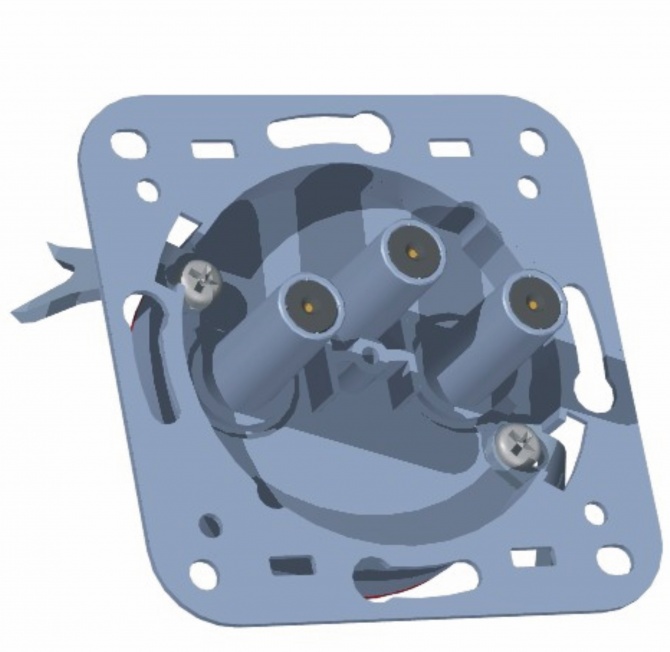

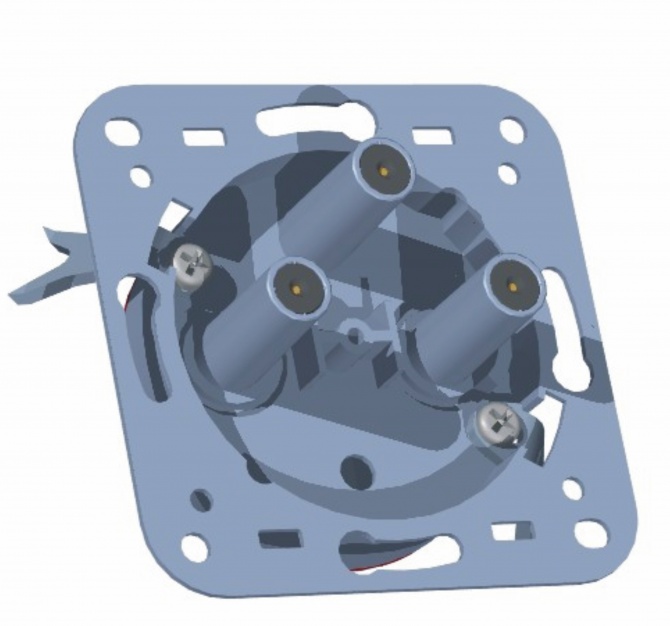

korpus gniazda serii Q - 3 wyj. (2xFF + FF w odl. 7 mm)
korpus gniazda serii Q - 3 wyj. (2xFF + FF w odl. 16 mm)
korpus gniazda serii Q - 4 wyj. (2xIEC + 1x FF w odl. 16 mm + 1 FF w odl.(-16 mm)

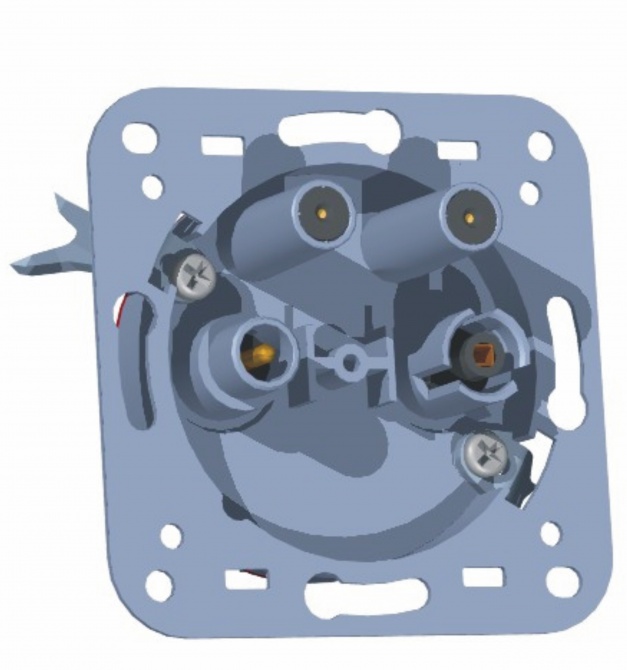

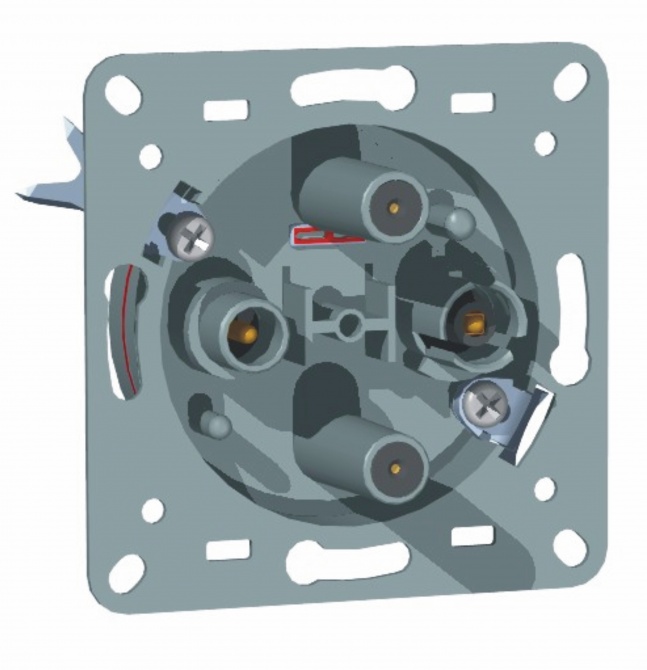

korpus gniazda serii Q - 4 wyj. (2xIEC + 2xFF w odl. 16 mm)

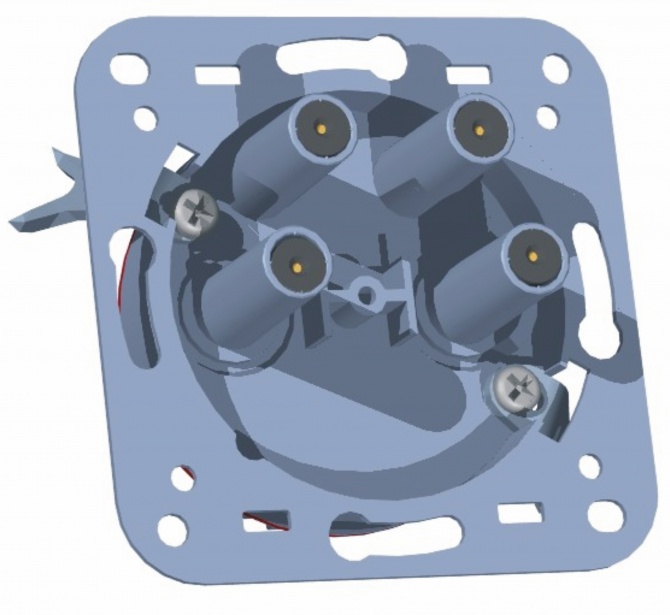

korpus gniazda serii Q - 4 wyj. (2xFF + 2xFF w odl. 16 mm)

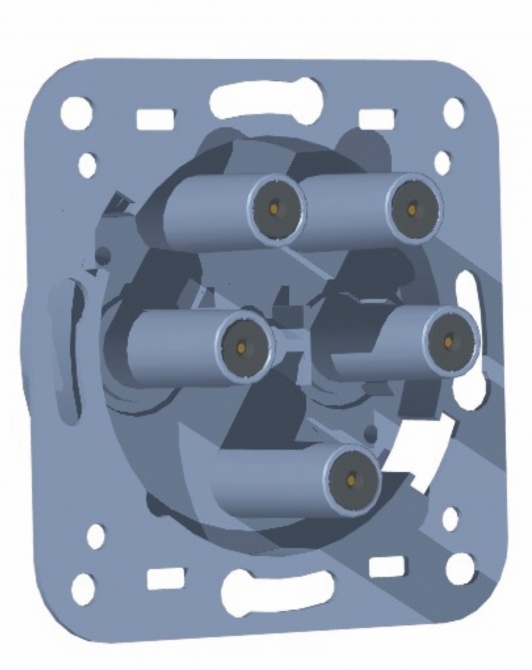

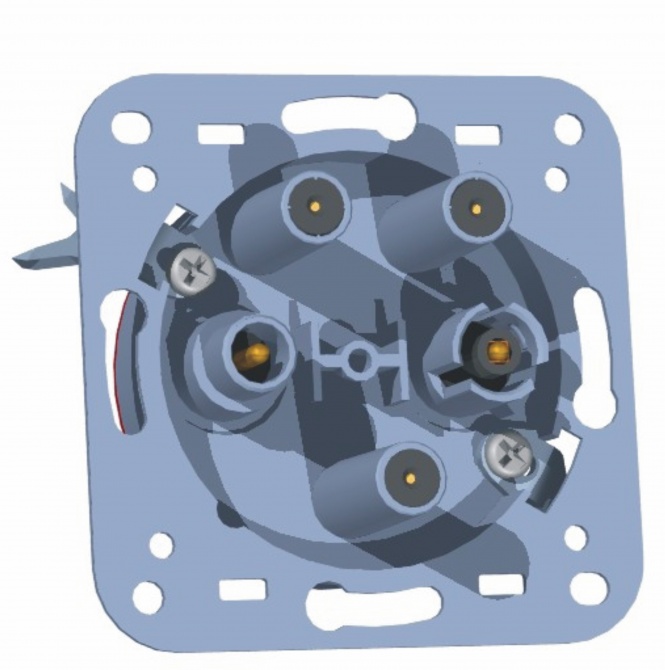

korpus gniazda serii Q - 5 wyj. (2xIEC + 2xFF w odl. 16 mm + 1 x FF w odl. (-16 mm))
korpus gniazda serii Q - 5 wyj. (2xFF + 2xFF w odl. 16 mm + 1xFF w odl(-16 mm))

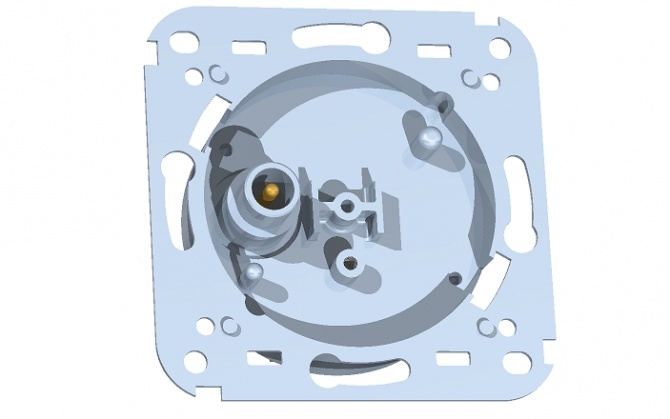

korpus gniazda serii Q - 1 wyj. (1xIEC męskie + 0 x IEC))

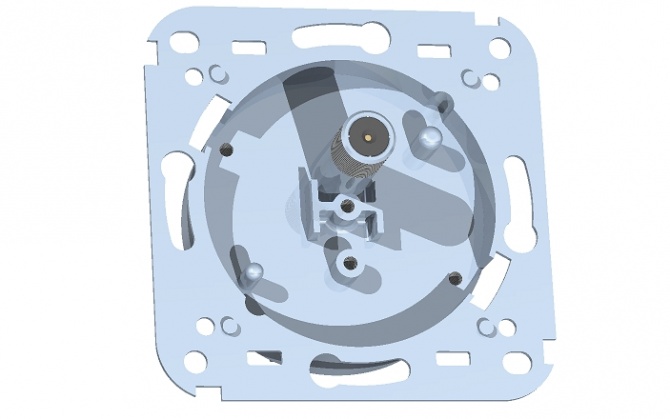

korpus gniazda serii Q - 1 wyj. (0xwy.gł.+ 1xFF w odl. 7 mm)
Abonenckie gniazdo 2-wej. antenowe 2 wejściowe RTV-DATA-SAT trójwyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz,
WEJŚCIE 2: styk nożowy, pasmo 5-2400 MHz,
WYJŚCIE 1 (WE1): RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 2 (WE1): DATA multimedialne F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 3,5 dB,
WYJŚCIE 3 (WE2): SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / < 1 dB.
Abonenckie gniazdo antenowe 2xRTV dwuwyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne IEC żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,5 dB, opcja gniazdo FF.
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / < 4,5 dB, opcja wtyk IEC.
Abonenckie gniazdo antenowe 2xRTV dwuwyjściowe, przelotowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV (DIGITAL) radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 6 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 11 dB, < 14 dB
Abonenckie gniazdo antenowe 3xRTV trzywyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: OD FRONTU - F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / 8 dB,
WYJŚCIE 2: styk nożowy, pasmo 5-1000 MHz / 8 dB,
WYJŚCIE 3: styk nożowy, pasmo 5-1000 MHz / 8 dB
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 5-108 MHz / < 7,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / < 2 dB,
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, końcowe
Gniazdo typu zwrotnicowego serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 88-108 MHz / < 5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 0,5 dB, pasmo dosyłowe 118-1000 MHz / < 0,5 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 5-108 MHz / < 15 < 18 < 21 < 24 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / 9-12-15-18 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, przelotowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 13,5 < 15,5 < 18,5 < 21,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-65 +118-1000 MHz / 7-10-13-16 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie, (nasadka/gniazdo), pasmo 5-108 MHz / < 11,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-1000 MHz / 6-8 dB.
Abonenckie gniazdo antenowe R-TV dwuwyjściowe, zakończeniowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 15,5 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-65+118-1000 MHz / 6-8 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: TV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4,6 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 4,6 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo typu zwrotnicowego serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 8 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 3,5 dB, pasmo 110-1000 MHz / < 4,8 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,2 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-100 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 6 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 118- 470 MHz / < 2 dB, pasmo 470-862 MHz/ < 5dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 118-862 MHz / < 7 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, przelotowe
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 17 < 20 < 23 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / 11-14-17 dB, pasmo 118-1000 MHz / 11-14-17 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 11 < 14 < 17 dB.
Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, zakończeniowe
Gniazdo typu zwrotnicowego serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 3,5 dB, pasmo dosyłowe 118-1000 MHz / < 7,2 < 9,2 dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,2 dB.
