oferta / podział wg korpusów / Korpusy prostopadłościenne gniazd i zwrotnic serii N
Gniazda abonenckie serii N produkowane są w bardzo wygodnych w stosowaniu korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest stworzenie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Zwarta konstrukcja korpusu, przy stosunkowo dużej powierzchni obwodu drukowanego, sprawia że parametry gniazda należą do najlepszych w swojej klasie przy zachowaniu atrakcyjnej ceny produktu. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją na żyle głównej. Gniazda te posiadają estetyczną plastikową obudowę (pokrywa NB7) wykonaną ze szlachetnego tworzywa ABS, która jest nakładana na korpus jednym "kliknięciem". Pokrywy wykonywane są w dwóch wykonanaich - z logo MATT oraz gładnie, błyszczące z wysokim połyskiem, umożliwiające naniesienie własnego logo Odbiorcy. Samo gniazdo może być mocowane do podstawy NA7, co ułatwia ewentualne prace serwisowe.
Możliwe jest również zastosowanie pokrywy, wzorniczo podobnej do pokrywy gniazda tradycyjnego MB3, która nie wymaga stosowania podstawy NA7.

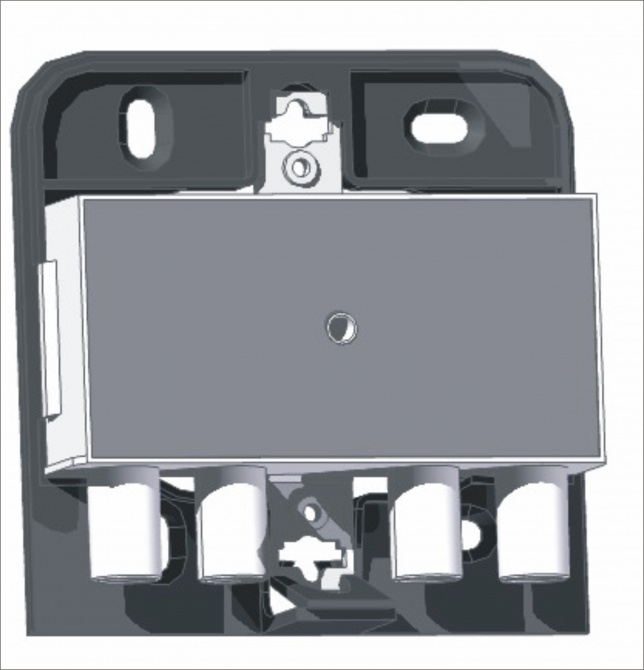

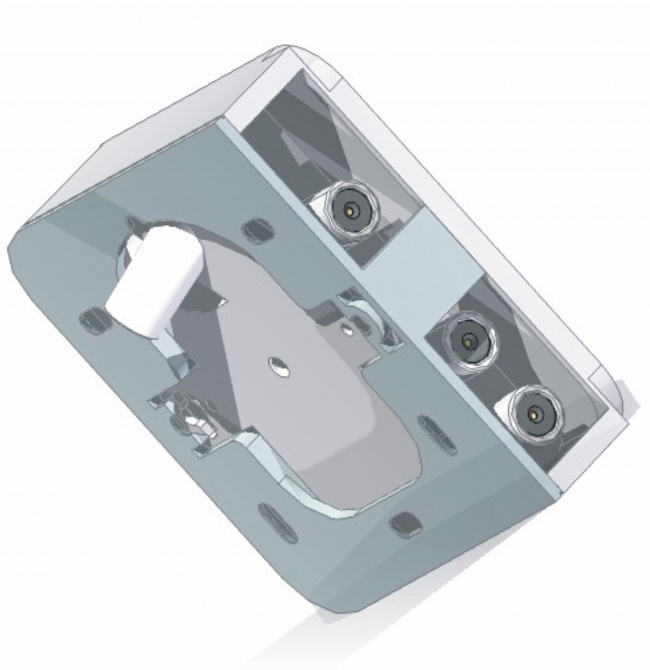

Koprus natynkowy gniazda serii N, wraz z podstawą NA7

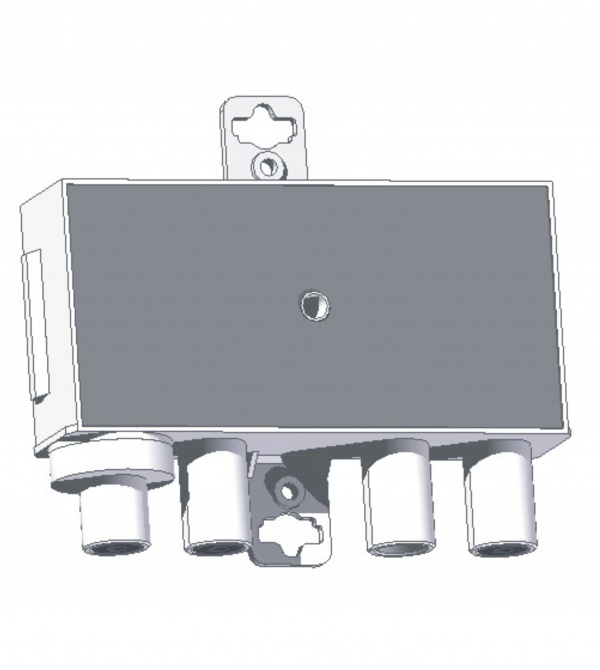

Korpus IZOLOWANY natynkowy gniazda serii N

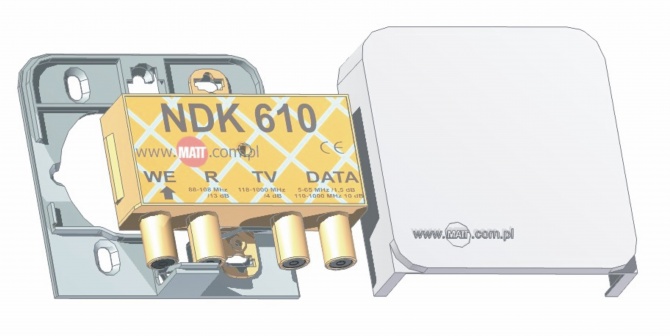

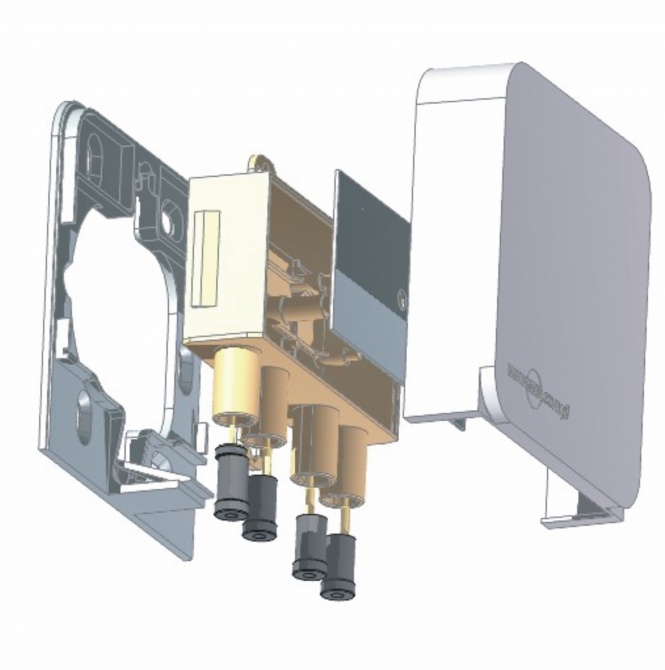

Części składowe gniazda serii N

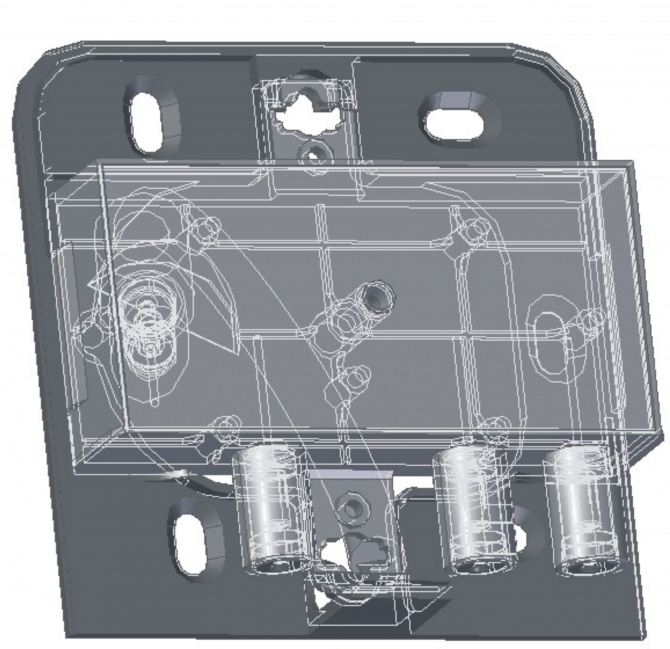

Korpus gniazda podtynkowego serii N wraz z podstawą NA7, przeźroczysty
Korpus podtynkowy gniazda serii N

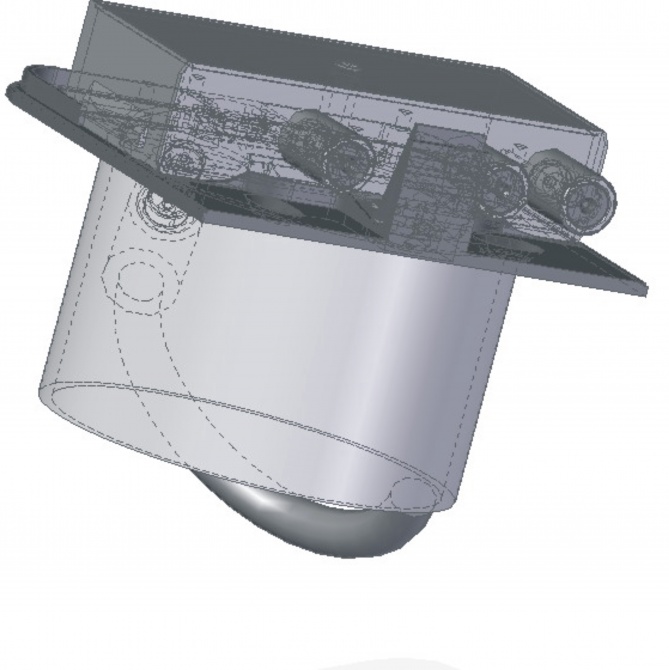

Gniazdo podtynkowe serii N w puszce instalacyjnej

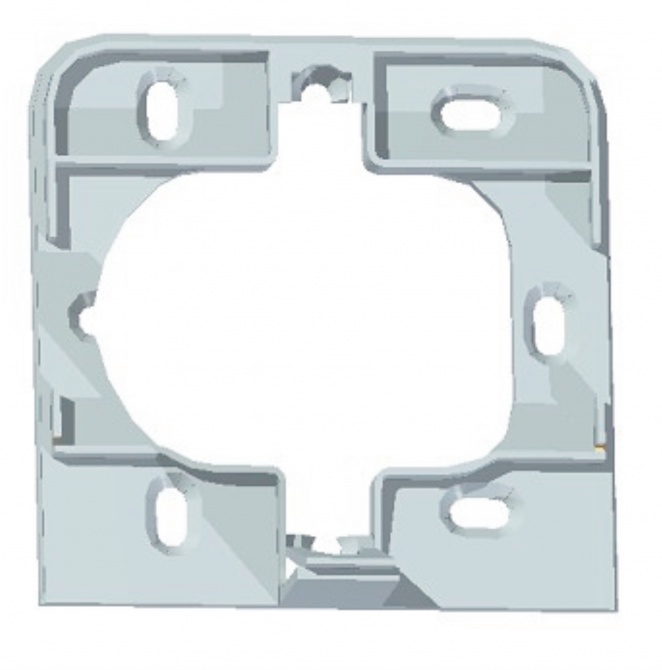

Podstawa NA7 dedykowana dla gniazd serii N

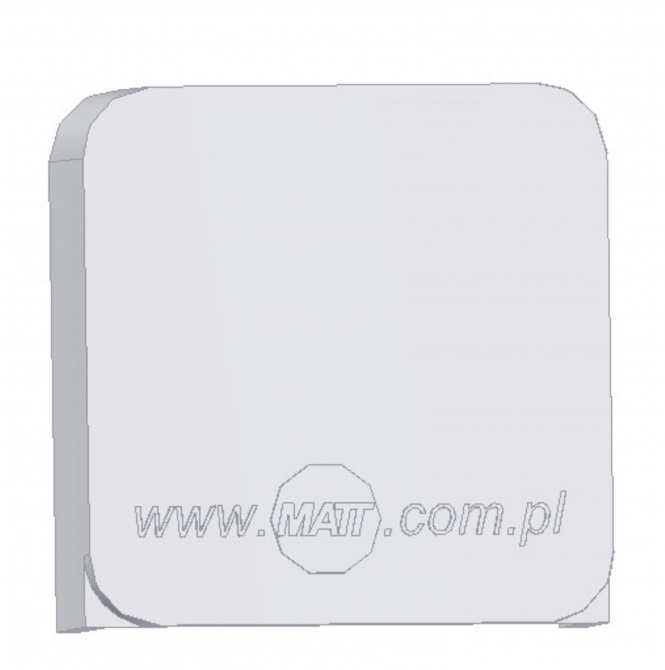

Pokrywa NB7 z logo MATT
Pokrywa NB7 błyszcząca ( z możliwością nadruku własnego LOGO)
Gniazdo abonenckie multimedialne DATA/ 2xRTV
Gniazda abonenckie serii N produkowane w korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest wykonanie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją
na żyle głównej.
WEJŚCIE: złącze że nskie F, pasmo 5-1000 MHz,
WYJŚCIE 1: złącze żeńskie F, pasmo 5-65 MHz / < 1,5 dB + 88-1000 MHz/ 4 dB,
WYJŚCIE 2: złącze żeńskie F, pasmo 88-1000 MHz/ 8 dB, WYJŚCIE 3: złącze żeńskie F, pasmo 88-1000 MHz/ 8 dB.
Gniazdo abonenckie multimedialne R/TV/DATA
Gniazda abonenckie serii N produkowane w korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest wykonanie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją
na żyle głównej.
WEJŚCIE: złącze że nskie F, pasmo 5-1218 MHz,
WYJŚCIE 1: złącze żeńskie F, pasmo 5-1218 MHz/ 4 dB,
WYJŚCIE 2: złącze żeńskie F, pasmo 5-108 MHz/ 8,5 dB, WYJŚCIE 3: złącze żeńskie F, pasmo 88-1218 MHz/ 4,5 dB.
Gniazdo abonenckie RTV rozgałęźnikowe szerokopasmowe NSR106
Gniazda abonenckie serii N produkowane w korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest wykonanie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją
na żyle głównej.
Poniżej prezentowane jest gniazdo - szerokopasmowy rozgałęźnik trójdrożny.
WEJŚCIE: złącze że nskie F, pasmo 5-1000 MHz,
WYJŚCIE 1, 2, 3: złącze żeńskie F, pasmo 5-1000 MHz/ 6-6,5 dB,
Gniazdo abonenckie RTV typu zwrotnicowego
Gniazda abonenckie serii N produkowane w korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest wykonanie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją
na żyle głównej.
WEJŚCIE: złącze że nskie F, pasmo 5-1000 MHz,
WYJŚCIE 1: złącze żeńskie F, pasmo R (5-108 MHz/WYJŚCIE 2: złącze żeńskie F, pasmom KZ+TV (5-65 + 118-1000 MHz/ 0,5 dB.
Gniazdo anonenckie multimedialne 2-wyjściowe RTV/DATA
Gniazda abonenckie serii N produkowane w korpusach prostopadłościennych, w których – dzięki nowatorskim rozwiązaniom – możliwe jest wykonanie gniazda zarówno w wykonaniu nieizolowanym jak i izolowanym oraz natynkowym i podtynkowym i można je montować zarówno do puszek przy pomocy wkrętów jak i klasycznych łapek rozpierających.
Wszystkie przyłącza WE-WY wykonane są w postaci gniazda F, co jest dodatkową zaletą tego gniazda. Gniazda izolowane posiadają symbol „i-N…” i są gniazdami z podwójną izolacją galwaniczną. Ich charakterystyki są identyczne jak gniazd „N…” z pojedynczą izolacją
na żyle głównej.
WEJŚCIE: złącze że nskie F, pasmo 5-1218 MHz,
WYJŚCIE 1: złącze żeńskie F, pasmo 88-1218 MHz/ WYJŚCIE 2: złącze żeńskie F, pasmo 5-1218 MHz/ 6,5 dB.
